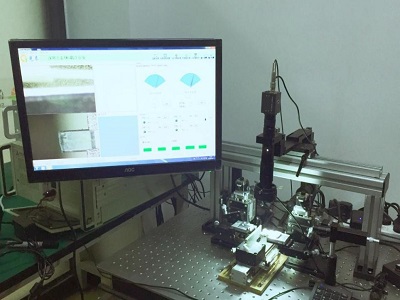

1、系統介紹

1.2系統功能和特點

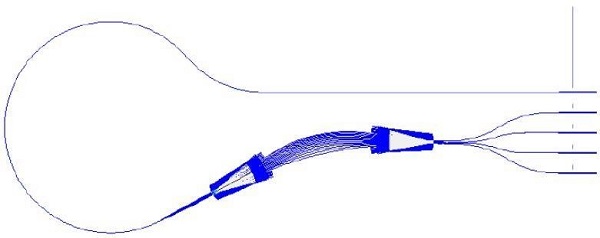

·該系統兼容4/40/48CH AWG芯片、MUX/DEMUX器件自動耦合測試。

·Bar條真空吸附，所有芯片在切割研磨之前自動對光，找到最優信號后軟件進行自動掃描測試;

·雙邊傳感器自動控制FA與每一顆芯片的距離，功率計兼容掃描和耦合高速計算功能。

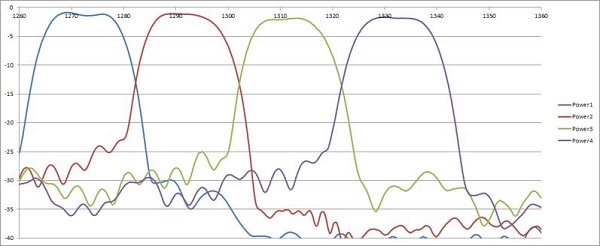

·自動掃描譜線，自動計算 ITU IL、Min IL、Max IL、IL uniformity、Ripple、PDL、BandWidth（1dB，3dB等）和CWL、Isolation、Slope、Crosstalk等參數。

·Bar上所有芯片連續對光、測試完成，自動保存數據，從第二顆開始無需人工干預。

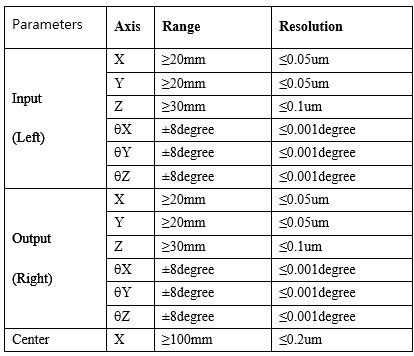

2.耦合技術參數

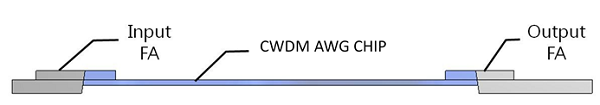

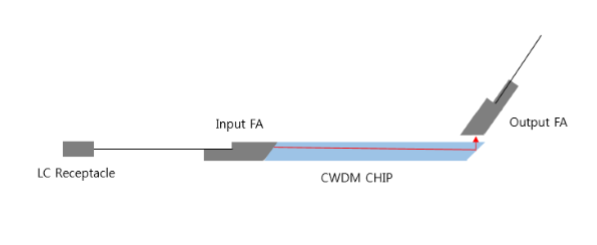

2、單雙邊耦合介紹

3.耦合測試系統光路

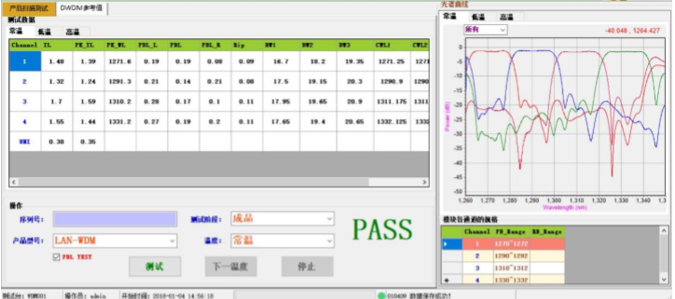

 4.耦合測試界面

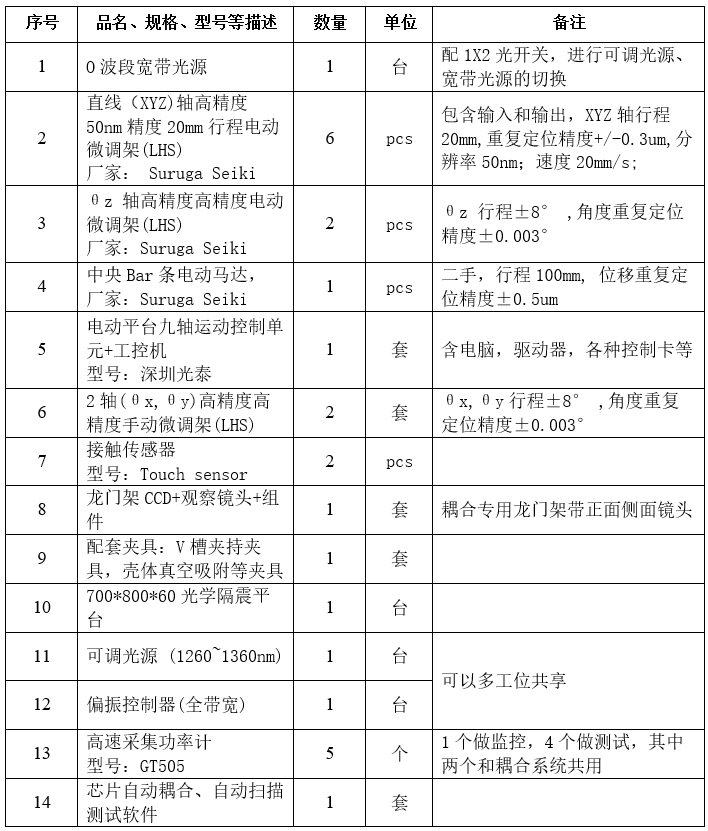

5、設備清單
