	產品名稱：	燕尾滑臺 DX11-24/46/144
	產品編號：	DX11系列
	產品規格：	DX11-24/DX11-46/DX11-144
	產品備注：	此調整架為標準規格，為標準規格，訂購量1-100臺之間，可在當日發貨。訂購量大于100臺，請聯系我們確認貨期。
	產品分類：	滑臺調整架

產品詳細信息

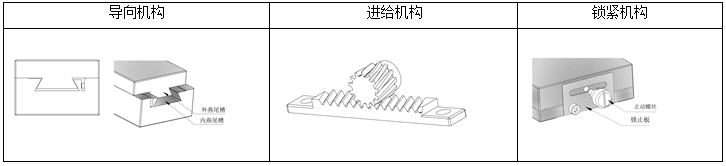

滑臺定義：此滑臺是通過導向機構、進給機構、鎖緊機構三部份組合而成，方便進行精密定位調整，可用于查、組裝、加工或其它的工裝夾具等。此產品的導向機構為燕尾槽滑動導向，進給機構為齒輪齒條嚙合轉運，鎖緊機構為止動螺絲和鎖止板側面固定。

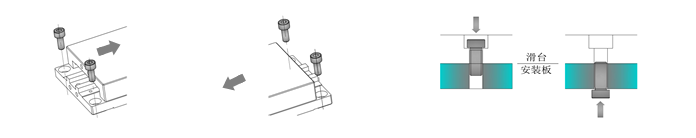

滑臺安裝方法：將滑臺安裝到使用臺面上時，采取向右或向左移動滑臺面，用固定螺絲鎖緊的方法，請參見下圖：
